Schaltungen zurück zur Schaltungen Übersicht

Dies ist eine kleine aber feine Schaltung, ein optischer Hingucker. Diese Schaltung ist ein LED Blinklicht bei dem man die Frequenz des Blinkens einstellen kann, man kann Sie zum Beispiel in ein Computer Gehäuse einbauen. Viel Spaß beim Nachbauen

Materialliste:
1x Widerstand 390Ohm
2x Dioden 1N4007
1x Widerstand 470Ohm
2x Kondensator 2,2µF
2x LED z.B Rot
1x Potentiometer 100kOhm
2x NPN Transistor BC 170
1x Lochrasterplatine

Druckansicht

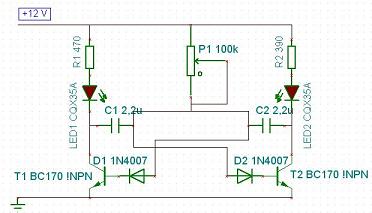

LED Blinklicht (Astabile Kippstufe)
